Comet’ Ingénierie : le BIM dans le Génie Civil Numérique

Il y a peu, la Comet’ Ingénierie lançait son tout premier événement dédié à l'apport de la modélisation BIM (Building Information Modeling) pour les métiers du Génie Civil Numérique. Pour l’occasion, Thomas, Dessinateur Projeteur et BIM Modeleur, et Maher, Ingénieur Génie Civil, se sont prêtés au jeu de vous rendre incollables sur le sujet. Œuvrant pour l’ingénierie de demain, Extia Ingénierie vous propose un récap de ce premier Meetup® Event.

Qu’est ce que le Génie Civil ?

Le Génie Civil peut être défini comme l’ensemble des techniques et savoir-faire permettant de concevoir, réaliser et entretenir les ouvrages et les infrastructures nécessaires au fonctionnement des villes et des territoires. Il concerne donc tout notre environnement bâti et englobe une grande variété d'activités comme la conception, le dimensionnement, la modélisation, la planification, la gestion de projets, la construction, l'entretien, la réhabilitation, la déconstruction, etc.

Le Génie Civil est également divisé en plusieurs sous-domaines que sont la géotechnique, les structures, les transports, l'eau et l'environnement que l’on peut détailler de la manière suivante :

• Géotechnique : étude des sols et des fondations.
• Structure : conception et construction de bâtiments, de ponts et d'autres infrastructures similaires.
• Transports : étude des infrastructures routières, ferroviaires, les aéroports et aux ports
• Hydraulique : gestion des eaux.
• Environnement : gestion des déchets, protection de l'environnement et de la santé publique.

Aujourd’hui, les ingénieurs du Génie Civil doivent faire face à de nombreux défis dans leur travail tels que :

• le développement durable qui est le défi majeur dans la conception et la construction des projets, en intégrant des considérations environnementales, sociales et économiques ;
• les contraintes budgétaires et les délais de réalisation : des enjeux économiques importants pour la rentabilité des projets ;
• la sécurité : un élément clé dans la conception et la réalisation des projets ;
• la coordination : un défi important du Génie Civil, notamment lors de la réalisation de projets complexes impliquant de multiples intervenants (architectes, ingénieurs, entrepreneurs, sous-traitants, etc.).

La coordination : enjeu clé du Génie Civil

La coordination entre les différents acteurs du Génie Civil est essentielle pour garantir la bonne marche du projet et éviter les retards, les erreurs et de réduire les coûts des projets.

La coordination commence dès la phase de conception, où les différents intervenants doivent travailler ensemble pour établir les plans et les spécifications techniques. Une bonne coordination implique également une communication claire et régulière entre les différents acteurs tout au long du projet, ainsi qu'une gestion efficace des changements et des imprévus.

La mise en place de processus et d'outils de coordination efficaces est donc essentielle dans le domaine du Génie Civil. Cela peut inclure l'utilisation de logiciels de gestion de projet, de systèmes de suivi des progrès, de réunions régulières entre les intervenants, etc.

En conclusion, la coordination est un défi clé dans le domaine du Génie Civil, mais elle peut être surmontée avec une planification minutieuse, une communication efficace et une utilisation judicieuse des outils et des processus de coordination.

Le BIM, son jumeau numérique

Le BIM (Building Information Modeling) peut être traduit en français comme la modélisation des données du bâtiment. Ce terme est apparu pour la première en 1978 dans une revue scientifique. On entend souvent dire que le BIM est un logiciel ou une maquette numérique. C’est faux ! C’est en réalité une méthode de travail qui est basée sur la collaboration des différents acteurs et intervenants d’un projet mais aussi sur les méthodes et processus mis en place afin de guider correctement le projet.

Le BIM a été créé en majeure partie pour répondre à la problématique de coordination des acteurs rencontrée par le secteur du Génie Civil. En effet, la méthode de travail BIM nécessite une collaboration pluridisciplinaire des différents acteurs du projet. Ils se servent de la maquette (qui est un des outils du processus BIM) pour récupérer les données nécessaires à leurs études respectives. En contrepartie, chaque intervenant est garant d’y indiquer toute présence ou modification pour en informer les autres.

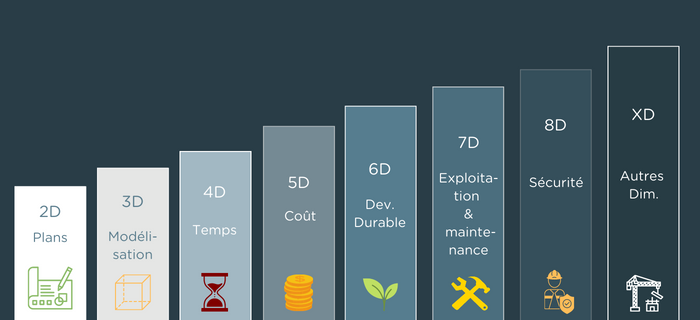

Utiliser le BIM représente un gain de temps et d’argent remarquable. Cela permet d'analyser et de suivre un projet, de modéliser l’existant, de communiquer, de produire un livrable, de favoriser une bonne organisation et une bonne coordination, de réaliser un support logistique et sécurité du projet, d’analyser le site, de faire des études analytiques et des opérations préalables à la réception. Le processus BIM est également utilisé pour ce qu’on appelle la planification 4D et 5D.     Le BIM reste un processus qui peut s’améliorer et qui n’est pas adapté à tous les projets, notamment aux petits comme la construction de maisons individuelles.

Les outils et logiciels du BIM

Les logiciels utilisés dans le BIM sont nombreux et répartis selon 3 catégories :

• les logiciels de production (2D ou 3D): Autocad, Revit, Tekla et SkectchUp ;
• les logiciels de calcul : Robot Structural analysis, Graictec, Pleiades et Attic+;
• les logiciels de vérification/synthèse : Navisworks et Solibri.

Afin que les informations contenues dans ces logiciels interconnectés soient efficacement partagées, il existe plusieurs formats d’échanges :

• L’IFC Industry Foundation Classes (format d’échange 3D) où l’information est structurée par tous les produits qui constituent l’ouvrage (le site, le bâtiment, les étages, les équipements, les composants, etc.).
• Le DXF Drawing Exchange Format (format d’échange 2D) qui contient l'information pour la visualisation des données graphiques.

Enfin, un autre outil très important lors d’un processus BIM est la Gestion Électronique Documentaire (GED). Il s’agit d’une plateforme qui permet d’organiser, de gérer et de partager les documents des intervenants. On parle ici de documents techniques et de livrables tels que des plans, des maquettes, etc. Chaque document déposé sur la GED doit suivre une règle de nommage stricte définie par le manager dans sa charte BIM.

Un exemple de maquette

La modélisation BIM permet au client d’avoir une idée très précise du résultat final qu’il peut espérer pour le projet. Découvrez en vidéo la modélisation BIM réalisée par Maher, Ingénieur Génie Civil pour Extia Ingénierie dans la cadre de la construction d’une piscine en Tusinie.     Pour encore plus de détail, retrouvez le replay du Meetup® Event sur notre chaîne YouTube.
